Virtualització amb docker

Octavi Fornés <ofornes@albirar.cat>

Per a què contenidors?

Els entorns d’execució de les aplicacions plantejen problemes, tant a sistemes com a desenvolupament.

Alguns d’aquests problemes es poden resoldre amb contenidors.

Quins problemes?

Desenvolupament

  • Proves d’integració

  • Entorns d’execucions diferents

  • Automatització de la construcció, proves, QA i documentació (CI)

Sistemes

  • Preparació d’entorns d’execució

  • Rendiment de les aplicacions

  • Control de fallades d’aplicacions

  • Balanceig i encaminament

  • Desplegament (CD)

Problemàtiques comuns

  • Disposar d’entorns d’execució reproduïbles de manera senzilla

  • Evitar embrutar el host amb les dependències i requeriments de cada aplicació

DEVOPS

Amb els contenidors apareix un nou paradigma en la gestió del software:

DEVOPS Desenvolupament + Operacions

La cooperació entre desenvolupament i sistemes (operacions) és més estreta.

El desenvolupador pot expressar amb arxius els requeriments del context d’execució.

Operacions pot adaptar els requeriments al sistema instal·lat

Requeriments

Eines necessàries al host per a poder fer les pràctiques:

  • Docker

  • Multipass

  • Ansible i SSH client

  • node

  • maven

  • java jdk 1.8

Opcionalment, per a formatar el retorn d’algunes comandes:

  • jq

Docker

Instruccions a https://docs.docker.com/engine/install/ubuntu/

Convé eliminar la versió del sistema i instal·lar amb el repositori apt de docker

Instal·lar:

  • docker-ce

  • docker-ce-cli

  • containerd.io

  • docker-compose-plugin

Ansible i SSH

Instal·lar tant ssh com ansible per a operar amb les màquines virtuals:

sudo apt-get install -y ansible openssh-client

Multipass

Només s’ha d’instal·lar:

sudo snap install multipass

Eines de construcció

Node, maven i jdk

sudo snap install node --stable
sudo apt install openjdk-8-jdk maven

I jq:

sudo apt-get install jq
npm s’instal·la amb el paquet node

Pràctiques

Laboratori de clúster Docker Swarm amb Multipass

https://bitbucket.org/ofornes-albirar/multipass-cluster.git

multipass repo

Objectius del laboratori

  • Pràctiques amb eines: Portainer, Swarmpit, Traefik

  • Control remot de les instàncies

  • Desplegament d’aplicacions

  • Aplicacions a prova de fallades

  • Balanceig de càrrega segons la demanda

  • Adreçament de peticions o encaminament (routing), extern i intern

Preparació

  • Crear una clau SSH específica per al laboratori

  • Crear màquines virtuals (create-multipass-cluster.sh)

  • Actualitzar paquets (update-packages-cluster.sh)

  • Afegir software docker (swarm-add-software.sh)

  • Inicialitzar cluster swarm (swarm-init-cluster.sh)

  • Seleccionar el context del laboratori (swarm-sandbox)

Crear una clau SSH

ssh-keygen -f workshop_id_rsa -t rsa
No indiqueu password, per a fer més senzilles les operacions

Crear les màquines virtuals

./create-multipass-cluster.sh -k workshop_id_rsa
Heu d’indicar la clau SSH creada abans per tal que sigui utilitzada en la configuració del client SSH per a accedir als nodes

Actualitzar paquets

./update-packages-cluster.sh
Aquesta operació i les següents es fan amb Ansible
Això ho podeu fer en qualsevol moment, per a actualitzar el software dels nodes

Afegir software docker

./swarm-add-software.sh

Inicialitzar cluster swarm

/swarm-init-cluster.sh
El nom per defecte del context docker serà swarm-sandbox, podeu canviar-lo amb el paràmetre -n

Volum NFS

Per a que tots els nodes puguin accedir al contingut o dades de l’aplicació necessiteu «volums»

En entorns CLOUD, els volums són unitats compartides de xarxa

Al laboratori utilitzarem NFS

Crear i configurar volum NFS

ssh sw-controller
mkdir -p /opt/stack/volumes
echo "/opt/stack/volumes sw-node1(rw,sync,no_root_squash,no_subtree_check)
> /opt/stack/volumes sw-node2(rw,sync,no_root_squash,no_subtree_check)
> /opt/stack/volumes localhost(rw,sync,no_root_squash,no_subtree_check)" \
| sudo tee -a /etc/exports

sudo systemctl restart nfs-kernel-server
sudo exportfs -a

Configurar /etc/hosts del host: 1

Per a accedir a les aplicacions i eines del cluster heu de modificar l’arxiu /etc/hosts per a adreçar els noms a la IP del manager del cluster

multipass ls
Name                    State             IPv4             Image
sw-controller           Running           192.168.122.117  Ubuntu 20.04 LTS (1)
                                          172.18.0.1
                                          172.17.0.1
sw-node1                Running           192.168.122.74   Ubuntu 20.04 LTS
                                          172.18.0.1
                                          172.17.0.1
sw-node2                Running           192.168.122.51   Ubuntu 20.04 LTS
                                          172.17.0.1
                                          172.18.0.1
1Aquesta és la IP del manager

Configurar /etc/hosts del host :2

  • portainer.workshop.cat

  • swarmpit.workshop.cat

  • traefik.workshop.cat

  • router-traefik

  • www.svelte.cat

  • svelte.cat

  • www.servei-rest.cat

  • servei-rest.cat

  • www.proxy-rest.cat

  • proxy-rest.cat

Afegiu la IP associada amb els noms:

echo "192.168.122.117 portainer.workshop.cat \
swarmpit.workshop.cat traefik.workshop.cat \
router-traefik www.svelte.cat svelte.cat \
www.servei-rest.cat servei-rest.cat \
www.proxy-rest.cat proxy-rest.cat" \
| sudo tee -a /etc/hosts

Verifiqueu:

nslookup portainer.workshop.cat
Server:		127.0.0.53
Address:	127.0.0.53#53

Name:	portainer.workshop.cat
Address: 192.168.122.117

Eines

  • Pràctiques amb eines: Portainer, Swarmpit, Traefik

  • Control remot de les instàncies

  • Desplegament d’aplicacions

  • Aplicacions a prova de fallades

  • Balanceig de càrrega segons la demanda

  • Adreçament de peticions o encaminament (routing), extern i intern

Portainer: gestió del cluster

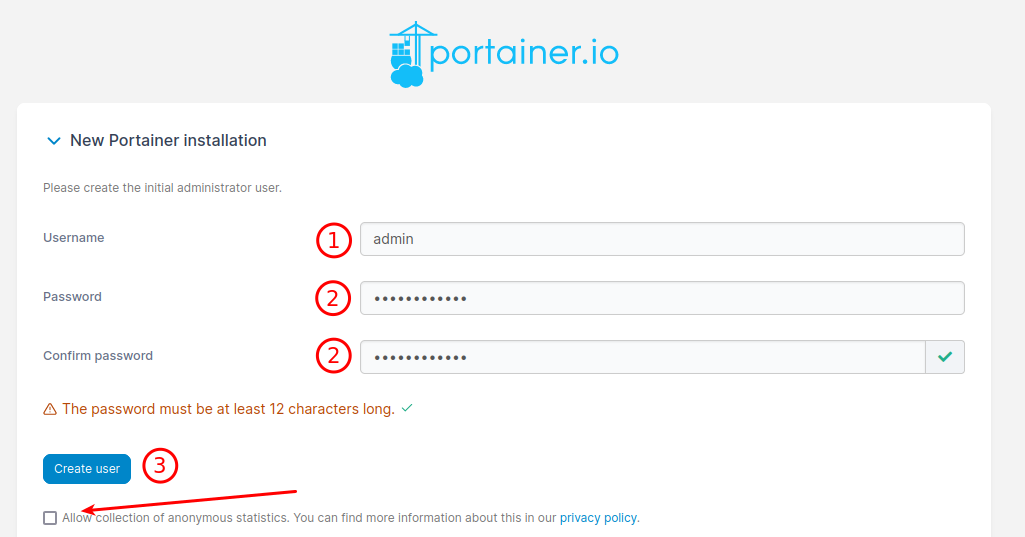

portainer init

Navegueu a http://portainer.workshop.cat

  1. Indiqueu el nom de l’usuari

  2. Indiqueu la password i repetiu-la

  3. Piqueu a crear

Si marqueu aquesta casella, s’enviaran dades d’ús a portainer!

Swarmpit: gestió del cluster

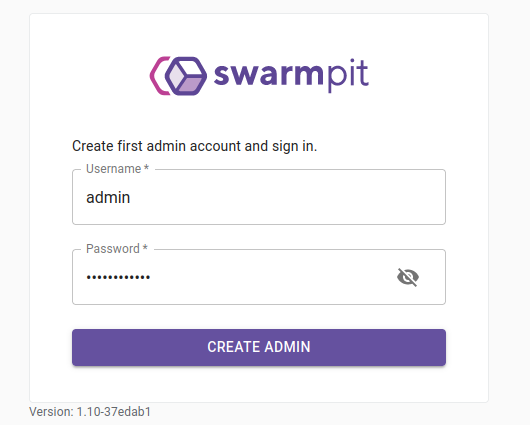

swarmpit init

Navegueu a http://swarmpit.workshop.cat

Indiqueu l’usuari i la password per a crear l’usuari d’administració

Jo he utilitzat els mateixos que per a portainer

Traefik: encaminador, balancejador i proxy

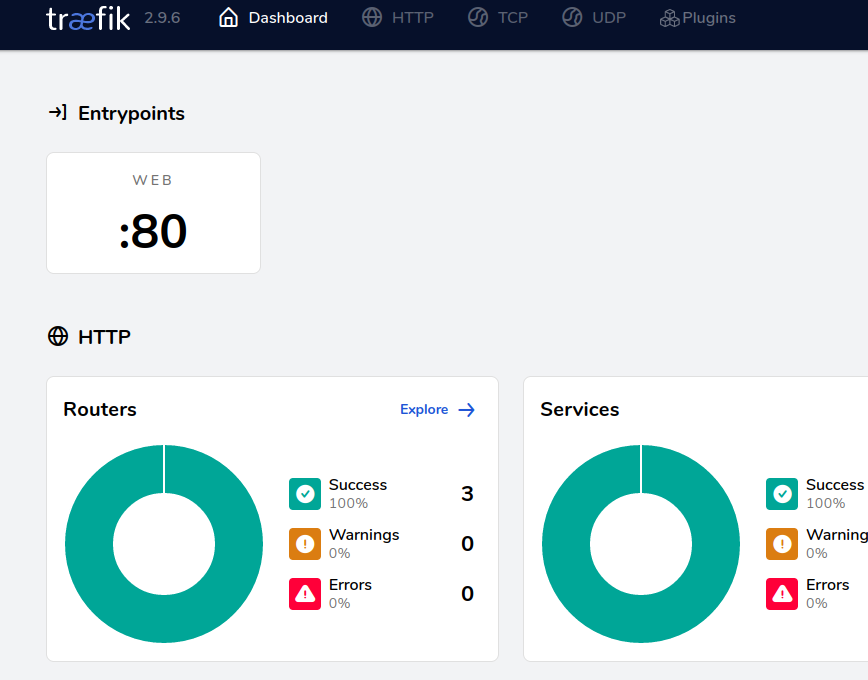

Navegeu a: http://traefik.workshop.cat

No requereix d’inicialització, no ofereix autenticació

traefik

Tour ràpid - Portainer

http://portainer.workshop.cat

  • Portainer

    • Entorns

    • Dashboard → Cluster

    • Mostrar només tasques vives

    • Stacks

    • Un stack (swarmpit)

    • Tasques

    • Estat d’una tasca

Tour ràpid - Swarmpit

http://swarmpit.workshop.cat

  • Swarmpit

    • Dashboard

    • Stacks

    • Un stack (swarmpit)

    • Un servei

    • Una tasca

    • Nodes

    • Un node

Tour ràpid - Traefik

http://traefik.workshop.cat

  • Traefik

    • Dashboard

    • Routers

    • Un router

    • Serveis

    • Un servei

    • Middlewares

    • Middleware de traefik

Preparats

Ara ja està preparat el laboratori i heu vist les eines del cluster

Ara podeu començar a fer les proves dels objectius esmentats al principi

…​

Control remot

  • Pràctiques amb eines: Portainer, Swarmpit, Traefik

  • Control remot de les instàncies

  • Desplegament d’aplicacions

  • Aplicacions a prova de fallades

  • Balanceig de càrrega segons la demanda

  • Adreçament de peticions o encaminament (routing), extern i intern

Context

  • Docker utilitza el que s’anomena Context per a operar

  • Un context és una comunicació amb un dimoni docker que permet operar en el seu entorn (normalment local)

  • S’ha creat un context docker per a operar amb el manager del cluster de la preparació

Context del laboratori

Podeu revisar els contexts dockers del host amb:

docker context ls

Heu d’activar el del laboratori per a operar:

docker context use nom_context

Operacions bàsiques

docker stack ls (1)

docker service ls (2)

docker stack deploy \
--compose-file file stack-name (3)

docker stack services stack-name (4)

docker stack ps stack-name (5)

docker stack rm stack-name (6)

docker service rm nom_servei (7)
1Veure stacks desplegats
2Veure serveis
3Desplegar aplicacions
4Veure els serveis d’un stack
5Veure les tasques d’un stack
6Eliminar tots els serveis d’un stack
7O només un dels serveis

Desplegament d’aplicacions

  • Pràctiques amb eines: Portainer, Swarmpit, Traefik

  • Control remot de les instàncies

  • Desplegament d’aplicacions

  • Aplicacions a prova de fallades

  • Balanceig de càrrega segons la demanda

  • Adreçament de peticions o encaminament (routing), extern i intern

Com es fa?

Heu d’utilitzar arxius docker-compose per a configurar les aplicacions.

Ha d’incloure tot allò que necessiti per a operar, tret d’altres serveis.

Per exemple: base de dades

Es despleguen amb:

docker stack deploy --compose-file arxiu_compose nom_stack_serveis

Normalment requereix d’un volum amb el contingut de l’aplicació (jars, html, css, etc.) o dades (base de dades, mq, etc)

Aplicació WEB

  • Al directori workshop/webapp hi ha una app web feta amb vitejs i svelte (html+css+js)

  • És contingut estàtic i només requereix NGINX (o Apache)

  • Requereix un volum compartit

  • S’executarà a un «node worker»

Creació

npm install
npm run build

El contingut de l’aplicació és al directori "dist"

Volum NFS

Heu de crear un volum compartit amb el contingut de l’aplicació:

/opt/stack/volumes/svelte-web

Executeu les següents comandes:

ssh sw-controller mkdir -p /opt/stack/volumes/svelte-web
scp -r dist/* sw-controller:/opt/stack/volumes/svelte-web

Desplegament

Desplegueu:

docker stack deploy --compose-file docker-compose.yml webapp

Verifiqueu el servei:

docker stack services webapp

Node d’execució

Podeu cercar el node en que s’executa:

docker stack ps webapp --format '{{ .Node }}\t{{ .CurrentState }}'
sw-node1    Running 6 minutes

S’executa al node sw-node1 i està en execució

Veure amb el navegador

Ara provareu el funcionament del Traefik.

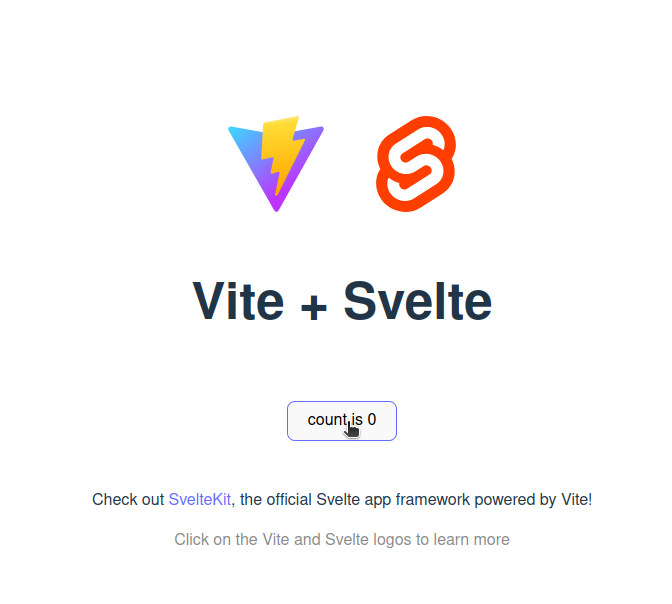

Obriu el navegador i apunteu a http://www.svelte.cat

Svelte

Conclusions

  • Es requereix un volum compartit per a poder disposar l’aplicació i que sigui a l’abast de qualsevol node

  • La imatge utilitzada «nginx:1.23» disposa de tot el que necessitem per a «aixecar» una web estàtica

  • Permet que us centreu en l’aplicació, amb la facilitat de poder desplegar-la on sigui (al laboratori, a un cloud, a un altre cluster…​)

  • Si s’actualitza la web, només heu de copiar el contingut nou i ja està

Aplicacions a prova de fallades

  • Pràctiques amb eines: Portainer, Swarmpit, Traefik

  • Control remot de les instàncies

  • Desplegament d’aplicacions

  • Aplicacions a prova de fallades

  • Balanceig de càrrega segons la demanda

  • Adreçament de peticions o encaminament (routing), extern i intern

Fallades

Els clusters han de mantenir vives les aplicacions encara que caigui un o més nodes

A més, han d’assegurar que la "salut" de l’aplicació és bona, és a dir, és operativa i en ple rendiment (healthy)

Sinó, s’ha de reinstanciar o, fins i tot, crear més d’una instància

Caiguda d’un node

Per a provocar una «caiguda» de l’aplicació, aturarem el node on s’està executant:

docker stack ps webapp --format '{{ .Node }}\t{{ .CurrentState }}'
sw-node1    Running 12 minutes (1)

multipass stop sw-node1 (2)
1Indica que s’executa al node 1
2Amb multipass atureu el node 1

Verifiqueu el servei

Fins que veieu que s’instancia al node sw-node2

docker stack ps webapp --format '{{ .Node }}\t{{ .CurrentState }}'
sw-node1    Running 12 minutes

...
docker stack ps webapp --format '{{ .Node }}\t{{ .CurrentState }}'
sw-node1    Shutdown 1 minutes
sw-node2    Running 1 minutes

Provoquem un canvi de nodes

Proveu de reiniciar el node «sw-node1» i deactivar el «sw-node2»

multipass start sw-node1 (1)
docker node update --availability drain sw-node2 (2)
docker stack ps webapp --format '{{ .Node }}\t{{ .CurrentState }}'
1Amb multipass tornem a engegar el node 1
2Amb això, indiquem al cluster no utilitzi el node 2 per a instanciar aplicacions

Veureu que els serveis de sw-node2 han estat desplaçats al node 1

Conclusions

El sistema de docker per a refer-se d’una caiguda accidental d’un node garanteix la continuitat de l’execució de les aplicacions.

De manera natural, sense haver d’afegir altres aplicacions de monitoratge, tria de nous nodes i reinici, docker swarm garanteix l’execució de les aplicacions del cluster.

Salut d’aplicacions (healthy)

Docker swarm disposa d’un sistema per a verificar la salut d’una aplicació. S’hi indica a l’arxiu docker-compose:

healthcheck: (1)
  test: ["CMD", "curl", "-s", "--max-time", "20", "http://localhost:8080/api/v1.1.0/return-test"] (2)
  interval: 1m (3)
  timeout: 30s (3)
  retries: 1 (3)
  start_period: 30s (3)
1healthcheck és el descriptor de verificació de l’aplicació
2test indica la comanda a executar (dins del contenidor del servei)
3interval, timeout, retries i start_periode permeten parametritzar el comportament de docker swarm en la verificació i reinici de l’aplicació

Aplicació de prova

A workshop/spring/servei-rest hi ha una aplicació per a fer aquest experiment.

L’heu de construir amb maven:

mvn clean package

I l’heu de copiar a un volum:

/opt/stack/volumes/servei-rest

ssh sw-controller mkdir -p /opt/stack/volumes/servei-rest
scp target/servei-rest-1.1.0-SNAPSHOT.jar sw-controller:/opt/stack/volumes/servei-rest/

I ara desplegar

docker stack deploy --compose-file src/docker/docker-compose.yml srv

Verificació de l’aplicació

L’aplicació es configura per a respondre a la URL

http://servei-rest.cat/api/v1.1.0/info-host

curl -s http://servei-rest.cat/api/v1.1.0/return-test | jq .

Ha de retornar alguna cosa semblant a:

{
  "hostIp": "10.0.1.4",
  "tsInit": "20-01-2023 20:46:45.36",
  "randomId": "226c229b-48a9-4941-99eb-5bc9dcaf4af1"
}

Paràmetres de resposta

L’endoint return-info permet verificar els paràmetres de resposta de l’endpoint return-test:

curl -s http://servei-rest.cat/api/v1.1.0/return-info | jq .
{
  "httpCodeToReturn": 200,
  "msDelay": 0
}

msDelay indica el temps que s’espera l’app abans de respondre. Si val 0 no hi ha espera, un nombre major indica els mSeg que s’espera abans de respondre.

Es canvia amb post. Proveu a indicar 5000 (5 segons)

curl -vvv -s -X POST --data '{"httpCodeToReturn": 200,"msDelay": 5000}"' \
-H 'Content-Type: application/json' \
http://servei-rest.cat/api/v1.1.0/return-info | jq .

Torneu a provar amb curl

Provoquem l’activació del sistema de salut

Indiqueu un paràmetre de 30.000 mil·lisegons (30 segons).

I verifiqueu que passa al cluster (trigarà un parell de minuts)

docker stack ps srv --format '{{ .Node }}\t{{ .CurrentState }}'
sw-node2	Starting 44 seconds ago
sw-node2	Failed 49 seconds ago

Conclusions

Complementa el sistema de caiguda de nodes de manera que ofereix un control més acurat i més específic de l’estat de salut de l’aplicació.

Es pot implementar un sistema més elaborat, que permeti reiniciar una aplicació segons paràmetres interns (nombre de tasques, consum de memòria, etc.)

La nova instància no manté el valor de 30.000 ja que només s’emmagatzema en memòria

Balanceig de càrrega

  • Pràctiques amb eines: Portainer, Swarmpit, Traefik

  • Control remot de les instàncies

  • Desplegament d’aplicacions

  • Aplicacions a prova de fallades

  • Balanceig de càrrega segons la demanda

  • Adreçament de peticions o encaminament (routing), extern i intern

Tipus de balanceig

  • Heu de distingir dos tipus:

    • Intern (entre serveis del cluster)

    • Extern (crides des de fora del custer cap a serveis)

  • El primer és fonamental en entorns multi-servei en que cada servei pot col·laborar amb d’altres

  • El segon és important per a poder establir entorns fiables i eficients

Balanceig de càrrega extern

  • «swarm» disposa d’un sistema de balanceig de càrrega extern

  • Utilitza el que s’anomena mesh de docker

  • Aquest sistema encamina les peticions a un port de qualsevol node al servei que publica aquest port

  • Si una aplicació publica el port 8080, i al desplegar-se s’instancia al node 1, qualsevol petició a aquest port en qualsevol node (manager, node1 o node2) serà atesa per l’app

  • Si l’aplicació està escalada, el mesh repartirà les peticions de manera seqüencial, a cada instancia de l’aplicació

Aplicació de proves

A workshop/spring/proxy-rest hi ha una aplicació que permetrà de fer les proves

Procediu com amb l’anterior servei-rest:

mvn clean package
ssh sw-controller mkdir -p /opt/stack/volumes/proxy-rest
scp target/proxy-rest-1.0.0-SNAPSHOT.jar sw-controller:/opt/stack/volumes/proxy-rest/

Desplegament i escalament

Per a desplegar heu d’utilitzar l’arxiu src/docker/docker-compose-alone.yml que publica el port 8080

Desplegueu i escaleu:

docker stack deploy --compose-file src/docker/docker-compose-alone.yml proxy
docker service scale proxy_proxy-rest=3

Ara verifiqueu on s’hi troba desplegat:

docker service ps proxy_proxy-rest --format '{{ .Node }}'
sw-node2
sw-node1
sw-node1

Una instància al node 2 i dues al node 1

Crida a l’aplicació

Ara podeu fer la prova de balanceig. La informació retornada per l’endoint indica la IP on s’està executant:

curl -s http://sw-controller:8080/api/v1.0.0/info-host | jq .

Proveu repetides vegades i, també, canvieu el host pel dels altres nodes:

  • sw-node1

  • sw-node2

Com veieu, no només fa balanceig de càrrega, sinó que a més, respon a qualsevol dels nodes del cluster

Conclusions

Aquest sistema és util, en part. Funciona correctament però cada aplicació ha d’estar associada amb un port específic.

Això complica la gestió del desplegament i de l’encaminament extern (nom de domini a aplicació)

Hi ha altres opcions?

Balanceig de càrrega extern amb Traefik

L’alternativa a mesh és un encaminador intern

Hi ha diverses alternatives, i la primera que ve al cap és la natural: HAProxy

El problema de HAProxy és que requereix d’una configuració que s’ha de mantenir manualment.

Traefik, però, permet configurar les regles de cada aplicació al mateix arxiu docker-compose de desplegament.

Aplicació de proves

Ara elimineu l’stack proxy que hem utilitzat per a les proves mesh

Desplegueu i escaleu la mateixa aplicació, però amb l’arxiu src/docker/docker-compose.yml:

docker stack rm proxy
docker stack deploy --compose-file src/docker/docker-compose.yml proxy
docker service scale proxy_proxy-rest=3

Encaminament

A diferència del sistema mesh, en aquest cas necessitem operar amb el nom del domini assignat a aquesta aplicació: http://proxy-rest.cat

Traefik ha estat configurat en el moment del desplegament de l’aplicació, ja que ha detectat que el servei desplegat disposa de etiquetes que l’afecten: traefik.http…​

labels:
    traefik.enable: "true"
    traefik.http.services.proxy_rest.loadbalancer.server.port: 8080
    traefik.http.routers.proxy_rest.rule: Host(`proxy-rest.cat`) || Host(`www.proxy-rest.cat`)
    traefik.http.routers.proxy_rest.middlewares: proxy_rest_redirect
    traefik.http.middlewares.proxy_rest_redirect.redirectregex.regex: '/www.proxy-rest.cat/(.*)'
    traefik.http.middlewares.proxy_rest_redirect.redirectregex.replacement: '/proxy-rest.cat/$${1}'
    traefik.http.middlewares.proxy_rest_redirect.redirectregex.permanent: "true"
    traefik.http.routers.proxy_rest.entrypoints: web

Provatures

Ara proveu:

curl -s -L http://www.proxy-rest.cat/api/v1.0.0/info-host | jq .

Proveu repetides vegades i veureu que Traefik balanceja les peticions a les diferents instàncies de l’aplicació (ips diferents)

Ara no podeu cridar als nodes directament, sinó que es fa a través de Traefik (sw-manager:80)

Conclusions

Aquest sistema és molt més interessant que mesh, ja que permet resoldre tres problemes:

  • Encaminament

  • Balanceig

  • Proxy

Traefik disposa d’un munt d’opcions, filtres, TLS, etc.

https://traefik.io/traefik/

Balanceig de càrrega intern

El balanceig de càrrega intern és el que es produexi entre els serveis a un mateix cluster

Per exemple, una aplicació que internament crida a una altra per REST

L’aplicació proveïdora ha de poder escalar-se i ha de ser transparent a l’aplicació client

És imprescindible en entorns de serveis col·laboratius

Operativa

Docker swarm proporciona una manera de trobar els serveis amb el nom i retornar la IP corresponent

Si el servei està escalat, a cada crida per a resoldre el nom retornarà una de les IPs de les instàncies

L’aplicació client ha de demanar la IP en cada crida, per tal que es resolgui amb balanceig

Aquestes crides no passen pel Traefik, són directes al port que utilitzi el servei proveïdor

Proves amb Java

L’aplicació desplegada proxy té aquesta funció.

L’endpoint /api/v1.0.0/service-info fa una crida a l’aplicació servei-rest per a obtenir informació, l’adjunta a la pròpia del proxy i la retorna

Està feta amb Java i, per desgràcia, implementa una caché d’IPs eterna.

Així, doncs, no es fa el balanceig de manera transparent.

No serveix, tret que s’implementi un sistema que faci el balanceig

Verifiqueu

Escaleu servei rest a 3 i crideu a proxy per a verificar:

docker service scale srv_servei-rest=3
curl -s http://proxy-rest/api/v1.0.0/service-info | jq .servei.hostIp

Repetiu la crida curl varies vegades, veureu que sempre retorna la mateixa IP

  • Això és conseqüència del disseny de Java, que un cop resol el nom d’un «host» no torna a demanar més la IP

  • Tingueu en compte aquest funcionament

  • Heu d’activar el Java Security Manager i desactivar la cache

  • O utilitzar sistemes de descobriment de serveis (Eureka, Consul, etc)

  • O una llibreria que no utilitzi la classe «java.net.InetAddress»

Altres tecnologies

He desenvolupat una replica de proxy en Typescript. La trobareu a workshop/ts-proxy.

El procediment per a desplegar, com a la resta d’aplicacions és el següent:

docker stack rm proxy
npm install
npm run build
ssh sw-controller mkdir -p /opt/stack/volumes/ts-proxy/
scp -r build/* sw-controller:/opt/stack/volumes/ts-proxy/
scp package.json sw-controller:/opt/stack/volumes/ts-proxy/
docker stack deploy --compose-file docker-compose.yml proxy

Proves

curl -s http://proxy-rest.cat/api/v1.0.0/info-host | jq .
curl -s http://proxy-rest.cat/api/v1.0.0/service-info | jq .servei.hostIp

Les IPs retornades per la segona crida no sempre funcionen com esperem, ja que Typescript implementa la seva pròpia cache.

Però en qualsevol cas, ofereix alguna mena de balanceig, molt més que en el cas anterior.

Conclusions

El balanceig de càrrega intern és possible sempre que l’aplicació client no mantingut cache de les IPs resoltes.

L’objectiu és construir una aplicació que faci la crida REST però que no es preocupi d’implementar cap mena de balanceig, sinó estem inserint problemes de sistema a l’aplicació.

El balanceig intern és un element fonamental per tal de poder aprofitar les característiques del cluster per a mantenir un sistema resistent i eficient

Adreçament de peticions o encaminament (routing), extern i intern

  • Pràctiques amb eines: Portainer, Swarmpit, Traefik

  • Control remot de les instàncies

  • Desplegament d’aplicacions

  • Aplicacions a prova de fallades

  • Balanceig de càrrega segons la demanda

  • Adreçament de peticions o encaminament (routing), extern i intern

Importància de l’encaminament

La resolució de noms és indispensable en qualsevol sistema d’aplicacions interconnectat.

Docker proporciona resolutor de noms interns.

A més, hem de poder resoldre noms externs que s’encaminin a l’aplicació desplegada al cluster

Adreçament intern

  • Docker resol el nom del servei o el nom del host indicat al compose amb la Ip o Ips de cada instància

  • No és necessari publicar ports, s’utilitza el port que gestiona el servei (amb spring el 8080, amb nodejs el 6060, amb nginx el 80)

  • Per a adreçar una petició internament, hem de construir la URL: http://nom_del_servei:port_del_servei/…​;

Addreçament intern, especificació

El nom del servei és l’indicat a l’arxiu docker-compose:

version: '3.9'
services:
  ts-proxy: (1)
    image: node:19.3-slim
    hostname: proxy-rest.cat (2)
1El nom del servei és ts-proxy
2Alternativament podem donar un nom de host per a la instància i és àlies del nom del servei

Adreçament extern

El sistema mesh de Docker resol les peticions a les IPs del cluster (qualsevol node) segons el port de la petició

No és pràctic ja que requereix d’una gestió de ports i la relació amb els serveis desplegats

Adreçament extern amb Traefik

El servei Traefik resol el problema

Ha de publicar els ports que hagi de respondre (80, 443, etc)

Es pot adreçar la petició a qualsevol dels nodes del cluster (associació per port)

S’ha de configurar el servidor de noms (o arxiu «hosts») amb l’associació nom_host → qualsevol dels nodes del cluster

Traefik resol la petició contra el servei i retorna la resposta (proxy)

Es pot complementar amb un balancejador extern que asseguri resposta tot verificant les IPs de tots els nodes del cluster. Si cau el node assignat a la resolució, crida a un altre

Enllaços útils

  1. https://github.com/docker/awesome-compose

  2. https://docs.docker.com/compose/compose-file/compose-file-v3/

  3. https://traefik.io/traefik

  4. https://swarmpit.io

  5. https://www.portainer.io/

Moltes gràcies

Octavi Fornés <ofornes@albirar.cat>
